L'amplificateur opérationnel (« ampli op »)

1. Présentation
   L'amplificateur opérationnel est un circuit intégré complexe comprenant de multiples composants (transistors, résistances, diodes....). Il permet d'amplifier des tensions, de comparer des tensions, d'additionner ou de soustraire plusieurs tensions. Pour qu'il fonctionne, ce composant a besoin d'une alimentation électrique qui lui est spécifique. De plus elle doit être symétrique: L'ampli op doit donc être alimenté en +15V et en -15V.

2. Symbole
   Le symbole de l'ampli op est le suivant:

• L'amplificateur opérationnel posséde donc 2 entrées (e+ et e-) et une sortie (S).

• e- est l'entrée inverseuse

• e+ est l'entrée non inverseuse

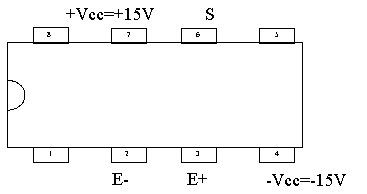

3. Repérage des broches sur l'amplificateur opérationnel
   Pour se repérer, trouver l'encoche demi circulaire sur le bord du composant:




Les broches 1, 5 et 8 ne seront jamais utilisées en MPI.

Remarques très importantes: - Pour garder en vie le plus longtemps possible l'ampli op, il faut d'abord allumer l'alimentation de l'ampli op avant les autres sources de tensions
- Dans un schéma électrique, l'alimentation (+15V;-15V) n'est jamais représentée.
